斜臂式&側取式機械手

工作原理

適用於30-250噸臥式/立式射出成型機，主要用於簡易成品及水口取出。上下手腎型式有單截式及雙截式，上下行程為650/750/850mm，李用二板模。其上下、引拔、旋入、旋出、均采用氣壓驅動，速度快，效率高，是一款經濟實惠型機械手。安裝橫械手可增加座能30%，降低產品的不良率，保障操作人員的安 全，減少人工，精得控製生產量減少浪置。

特點

1、小巧型手持式控製器，人性化操作界麵，操作安 全簡便。

2、開放式的教導模式客戶可以靈活使用教導特殊動作程式滿足各種特殊產品的工藝需求。

3、爪旋機構設計:手臂前端可旋轉90°（H-650前端旋轉90°），夾具之吸夾裝有無料檢測裝置。

4、上下手臂采用高強度鋁型材，配合精密線型滑軌;重量輕，剛性好，磨擦係數低，能達到取出速度快、高 效能、震動小、使用壽命長的要求。

5、X軸可旋轉90°方便換模作業，並配有油壓緩衝器使進退行程更加平穩。

6、Y軸配備防滑落氣缸確保突然斷氣情況下的機械手運行安 全。

7、Z軸旋臂可調整角度45-90，依實際需求更改置物方向。(即射出機正操作側或反操作側)。

8、安 全保護裝置:與注塑機聯動，雙重鎖模安 全保護，保障模具安 全。取出產品確認，確保產品未取出不鎖模。

9、快速、準確地將水口料從模具內取出並交由機邊粉碎機進行立即回收。

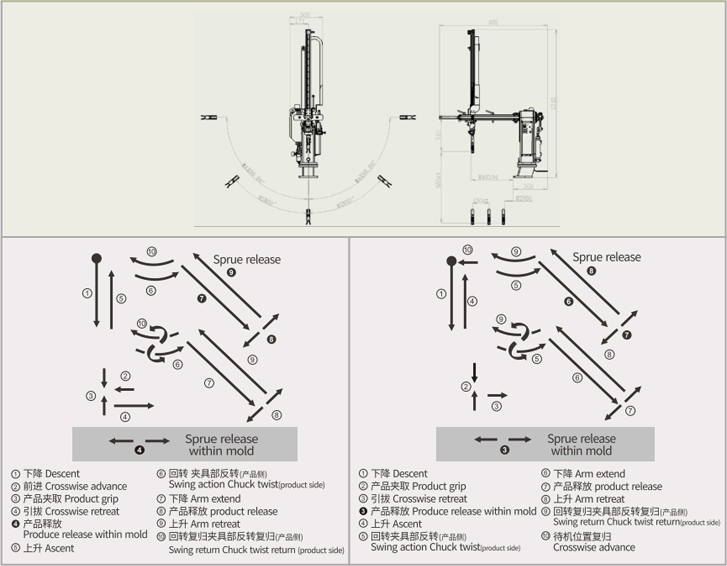

H係列斜臂機

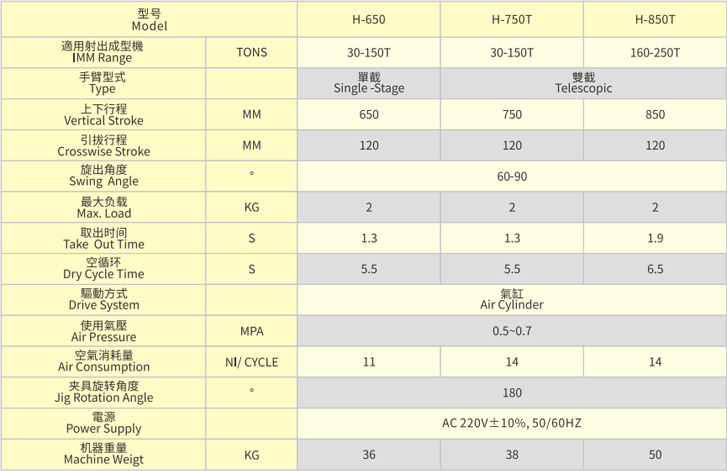

臥式注塑機用斜臂機規格表

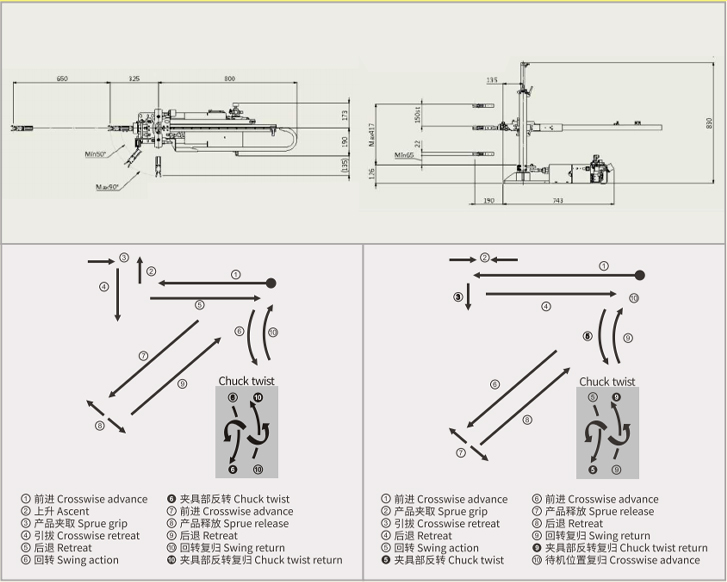

V係列斜臂機

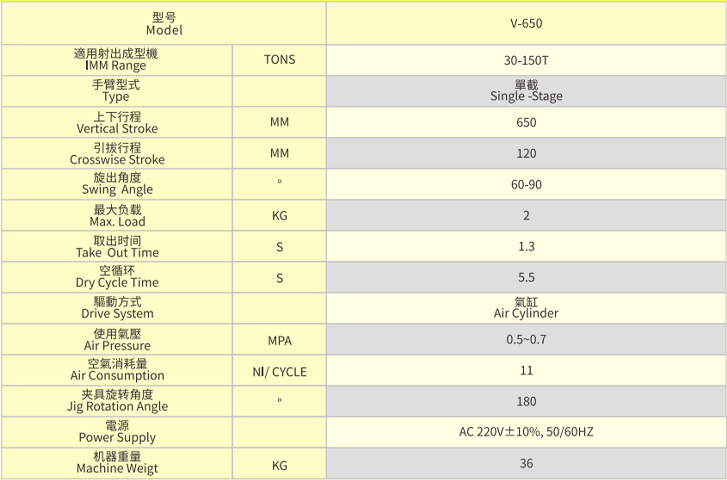

立式注塑機用斜臂機規格表
